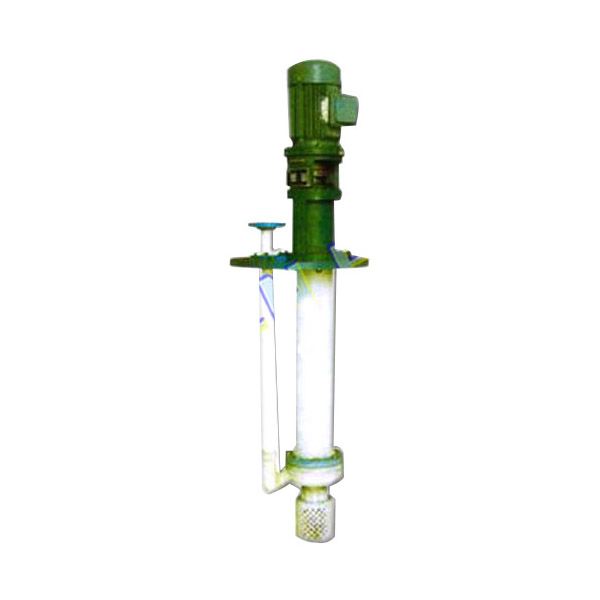

FYS型氟塑料液下泵
FYS型氟塑料液下泵

一、FYS产品概述:

FYS型耐腐抗磨液下泵因压力腔及密封部位全浸在介质中,从而解决了卧式离心泵等泵的跑、冒、漏现象和空转时轴封的润滑等问题,特别针对那些液位较低、自吸泵自吸高度无法达到的低位槽中介质的输送。

该系列泵整体上溶合了非金属和金属的优点于一体,采用工程塑料和金属整体衬包、复合、挤出等制造工艺,具有耐腐蚀、抗磨、钢性好、无泄漏、重量轻、维修方便等优点。

根据介质、温度的差异,为满足不同用户的需求,选择合理的产品性价比。本公司分别选用了聚全氟乙丙烯(F46)、增强聚丙烯(FRPP)和纳米高分子量聚乙烯(NUHMW-PE)生产FYS型液下泵。


二、FYS结构特点:

金属嵌件、整体模压工程塑料FRPP、F46、NUHMW-PE,内外防腐、填料密封。


三、FYS适用范围:

聚全氟乙丙烯(F46)耐腐蚀性广能耐除熔融的碱金属、氟化氯等少数介质外的所有化学介质,耐温性好可在-30℃~150℃之间使用。

增强聚丙烯(FRPP)是聚丙烯(PP)的改性材料,它比普通聚丙烯强度高20%,温度增加40℃以上,除浓硝酸、发烟硫酸、氟磺酸等强氧化性酸外,能耐大多数的有机和无机酸、碱、盐。能在-20℃~80℃之间长期使用。

高分子量聚乙烯(NUHMW-PE)耐腐蚀性与聚丙烯相似,与高分子聚乙烯一样具有优异的抗磨性、耐冲击性、抗蠕变性适用于输送-20°C~80℃范围内的酸、碱性清液、颗粒性液体料浆。

顾客选用本产品请注明用途及材料。

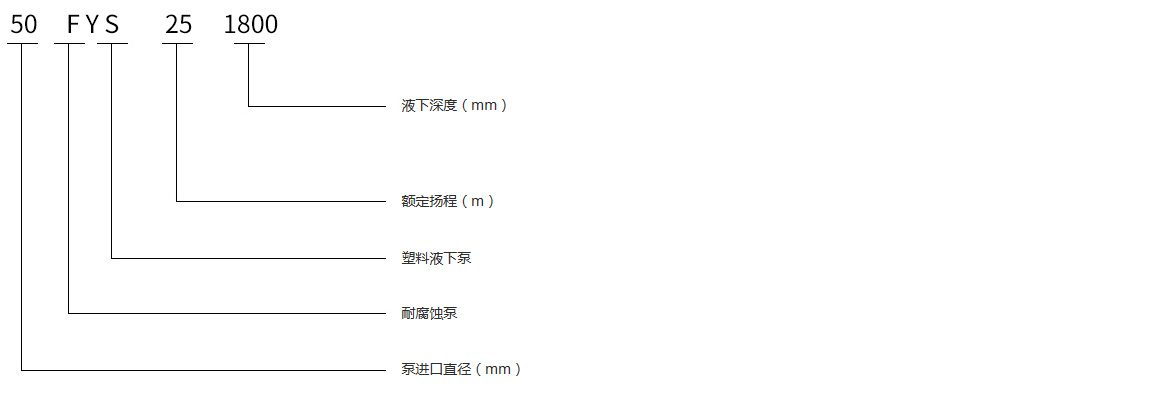

FYS型号说明:


FYS结构图:


结构名称:

1、出液管螺母
F46、FRPP
2、出口法兰
HT200 (FRPP)
3、泵座
PVC
4、出液管
F46/FRPP
5、弯头
F46/FRPP
6、过滤罩
F46/FRPP
7、泵体
F46/FRPP
8、进水口环轴
碳纤维
9、叶轮
F46/45#钢、FRPP/45#钢
10、碳化硅动轴承 11、静环座
F46/FRPP
12、衬塑螺钉
F46/35#、 FRPP/35#
13、泵体
F46/QT400、 FRPP/QT400
14、整体机构组合件
F46/45#、 FRPP/45#
15、主轴
F46/45#、 FRPP/45#
16、动环轴承
钼二钛
17、氟橡胶密封圈 18、压紧套
45#钢
19、固定套
45#钢
20、下轴承盖
HT200
21、滚动轴承
22、内隔套
4 5#钢
23、外隔套
4 5#钢
24、滚动轴承
25、上轴承盖
HT200
26、压紧轴套
45#钢
27、泵联轴器
HT200
28、弹性块
橡胶
29、电机支架
HT200

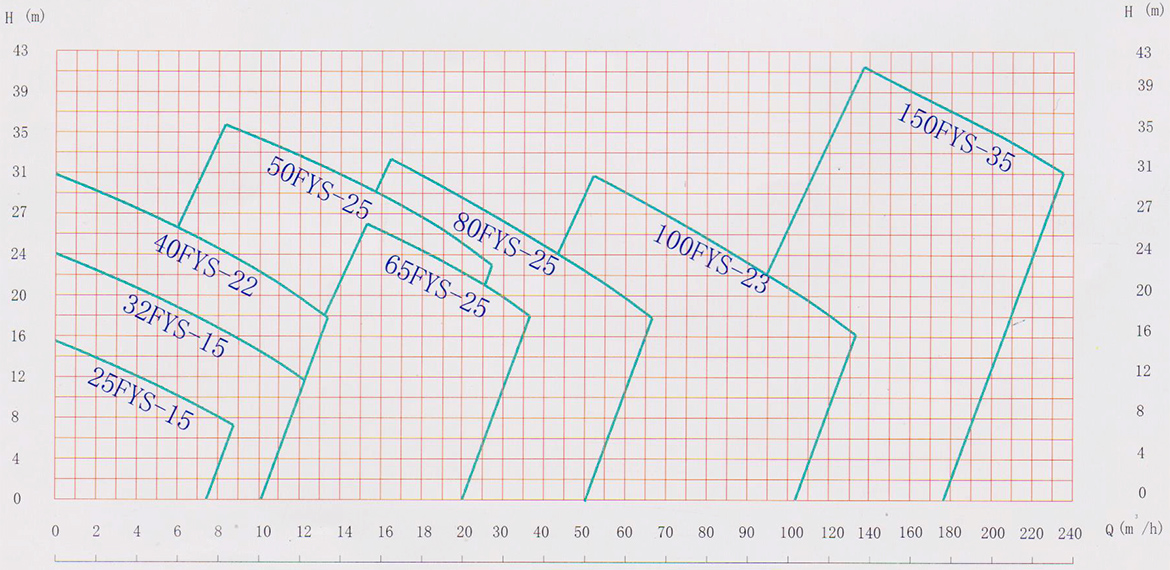

FYS性能参数表:

规格型号 口径(mm) 流量
m3/h
扬程
(m)
轴功率
KW
效率
n
转速
r/min
电机功率
KW
进口 出口
25FYS-15 25 20 2 12 0.25 35 2900 0.75
1.5 15 0.33 36
32FYS-15 32 25 7.5 11.2 0.45 48 2900 1.5
6.5 15 0.44 52
5 20 0.4 57
3. 2 4 0.1 39 1450 0.75
40FYS-20 40 32 12.5 18 1.25 47 2900 3
10 20 1.5 51
7.5 22 1.8 55
5 5.5 0.2 39 1450 0.75
50FYS-25 50 40 16.2 26.5 2.17 54 2900 4
23 25 2.65 59
27 23.3 2.86 60
12 6 0.47 42 1450 1.5
65FYS-25 65 50 35 20 3 55 2900 7.5
30 25 2.5 60
20 28 3.9 65
15 6.2 0.6 45 1450 2.2
80FYS-25 80 65 32 26. 5 4. 18 58 2900 7. 5/11
50 25 5. 43 65
60. 8 20. 5 5. 9 61
25 6 0. 85 48 1450 3
100FYS-30 100 80 70 35 7.4 63 2900 18.5/22
100 30 9 68
126 25 9.25 63
50 5.6 1.5 51 1450 4
150FYS-35 150 125 200 35 25.4 75 1450 45


FYS结构图:


订货须知

1、用户订货时请注意输送液体是否符合耐腐蚀性能表所标明介质使用条件选购。

2、决定泵规格,性能及电机功率,指出流量扬程及使用介质温度与浓度。

3、本厂愿竭诚为广大用户服务,欢迎各界人士来电来函来人洽谈业务。
